BA13GFH
Ersatzteile

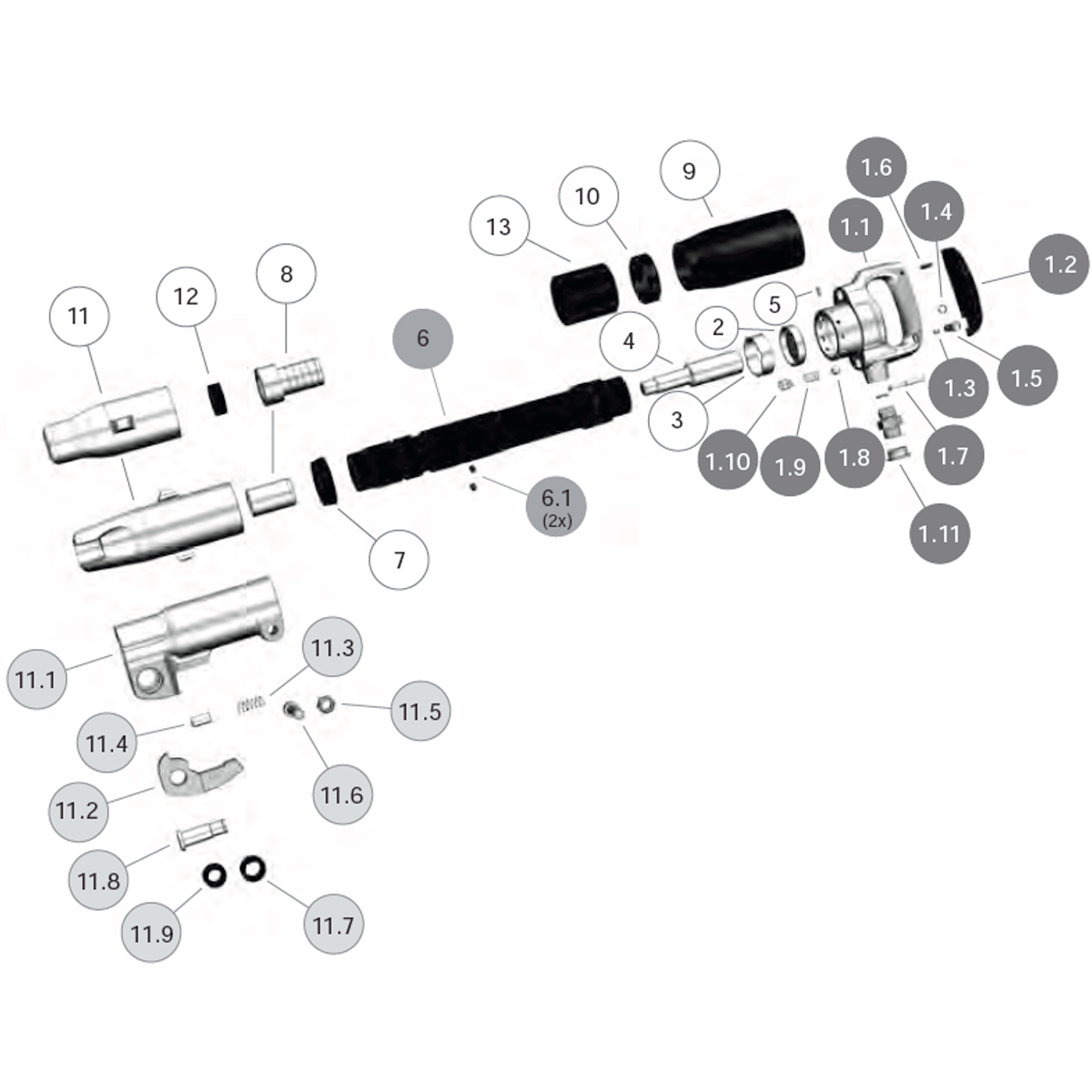

Explosionszeichnung BA13GFH
Position Benennung Denomination Artikelnummer
1 Griffkörper komplett Handle body complete 27830
1.1 Griffkörper Handle body 28210
1.2 Drücker Trigger 85486
1.3 Federelement Spring element 85151
1.4 Sprengring Snap ring 84932
1.5 Druckknopf Push botton 85014
1.6 Spannstift Dowel pin 73181
1.7 Ventilstift Valve pin 68259
1.8 Kugel Ball 67974
1.9 Druckfeder Spring 67972
1.10 Verschraubung Connected Screw 68267
1.11 Anschlussnippel komplett Connecting nipple complete 72828
2 Deckel Cover 21219
3 Steuerring Control ring 21220
4 Kolben Piston 22084
5 Sicherungsstift Safety pin 71835
6 Zylinder Cylinder 28224
6.1 König-Expander König-expander 70576
7 Sicherungsring Safety ring 72821
8 Meißelbüchse S22x82,5 Chisel bush S22x82,5 23305
8 Meißelbüchse R25 Chisel bush R25 23310
8 Meißelbüchse S26x108 Chisel bush S26x108 23413
9 Schalldämpfer Oberteil Upper part of silencer 71829
10 Schalldämpfer HK Silencer 71789
10 Schalldämpfer RHK Silencer 71788
11 Haltekappe R25 Retainer cap 71778
11 Kreuzschlitzhaltekappe R23,R25,R26 Open retainer cap 68560
11 Kreuzschlitzhaltekappe S26x108 Open retainer cap 70525
11 Riegelhaltekappe komplett S26 Latch retainer cap complete S26 23414
11 Riegelhaltekappe komplett S22 Latch retainer cap complete S22 21421
11.1 Riegelhaltekappe S26 Latch retainer cap S26 23412
11.1 Riegelhaltekappe S22/R25 Latch retainer cap S22/R25 21422
11.2 Riegel Latch 76679
11.3 Druckfeder Spring 72827
11.4 Druckbolzen Pressure bolt 72850
11.5 Sechskantmutter S22 Hexagon nut 72954
11.5 Sechskantmutter S26 Hexagon nut 73144
11.6 Sechskantschraube S26 Hexagon screw 71337
11.6 Innensechskantschraube S22, R25 Socket head screw 71358
11.7 Dämpfungsring klein Damper ring small 72847
11.8 Bolzen Bolt 72846
11.9 Dämpfungsring groß Damper ring lage 72848
12 Pufferring Buffer ring 72822
