BB28TR
Ersatzteile

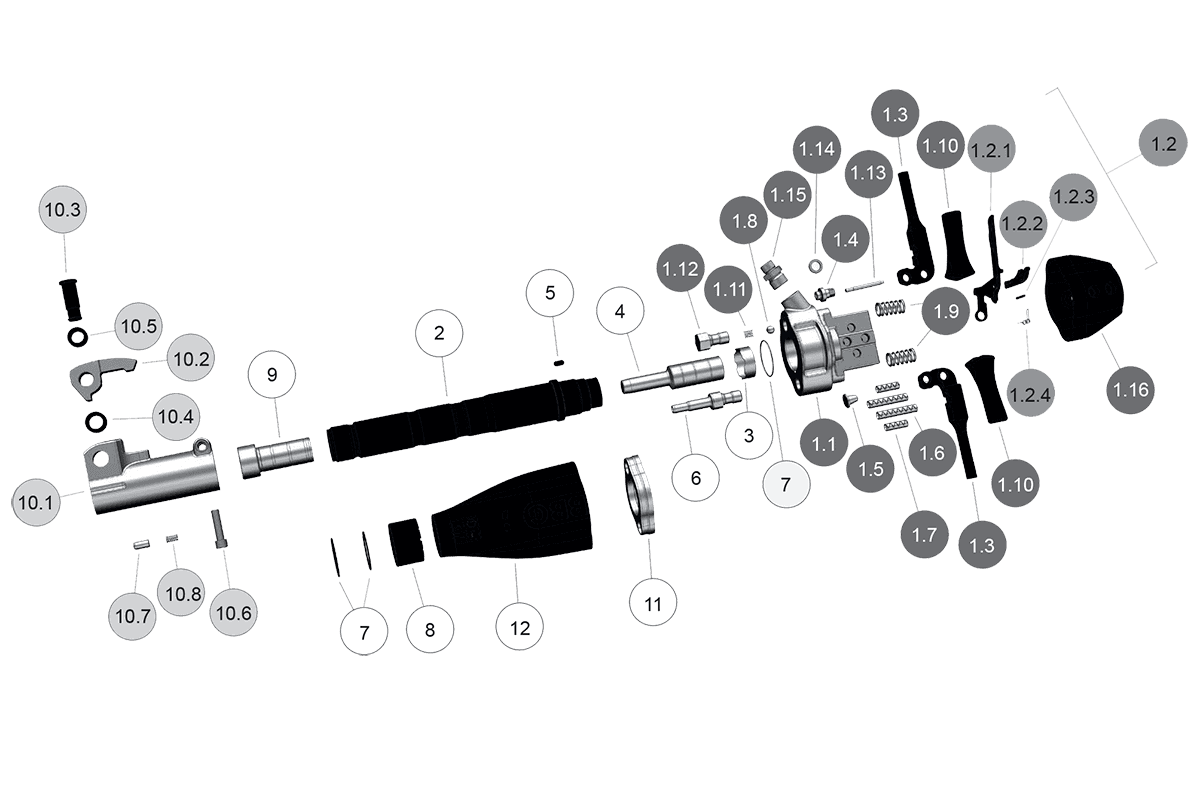

Explosionszeichnung
Position Benennung Denomination Artikelnummer
1 Griffkörper komplett Handle body complete 27818
1.1 Griffkörper Handle body 21954
1.2 Drückersicherung komplett Safety trigger complete 27819
1.2.1 Drücker Trigger 69642
1.2.2 Sperrhebel Locking lever 85129
1.2.3 Spannstift Dowel pin 74363
1.2.4 Schenkelfeder Leg spring 69693
1.3 Griff Lever 71237
1.4 Bolzen Bolt 71383
1.5 Bolzen Bolt 71382
1.6 Spannstift Dowel pin 71290
1.7 Spannstift Dowel pin 71288
1.8 Kugel Ball 76052
1.9 Druckfeder Spring 72189
1.10 Griffhülle Lever casing 71238
1.11 Druckfeder Spring 72881
1.12 Schraube Screw 67895
1.13 Ventilstift Valve pin 67880
1.14 Ring Ring 68843
1.15 Anschlussnippel komplett Connecting nipple complete 76137
1.16 Griffkörperhülle Handle body casing 85187
2 Zylinder Cylinder 21956
3 Steuerring Control ring 21955
4 Kolben Piston 21588
5 Stift Pin 67883
6 Schraube Screw 27921
7 O-Ring O-Ring 72228
8 Distanzring B28E Distance Ring 71215
9 Meißelbüchse S28x152 Chisel bush S28x152 21936
9 Meißelbüchse S28x160 Chisel bush S28x160 21937
9 Meißelbüchse S32x152 Chisel bush S32x152 21938
9 Meißelbüchse S32x160 Chisel bush S32x160 21939
10 Riegelhaltekappe komplett S28/S32 Latch retainer cap complete S28/S32 21474
10.1 Riegelhaltekappe S28/S32 Latch retainer cap S28/S32 21438
10.2 Riegel BB26/BB28 Latch 72162
10.3 Bolzen Bolt 72161
10.4 Dämpfungsring klein Damper ring small 72159
10.5 Dämpfungsring groß Damper ring lage 72160
10.6 Innensechskantschraube Socket head screw 72251
10.7 Druckbolzen Pressure bolt 72850
10.8 Druckfeder Spring 72421
11 Flansch Flange 28217
12 Schalldämpfermantel Silencer coat 72173
